多級立式離心泵，也稱為立式多級離心泵，是由多個葉輪，導水段和進，出口段組成的離心泵。它具有流量范圍大，升力高，壓力高的特點。當前的立式多級離心泵的主要結構分為兩類：底部入口，頂部出口以及扁平入口和扁平出口。

上進下出的結構

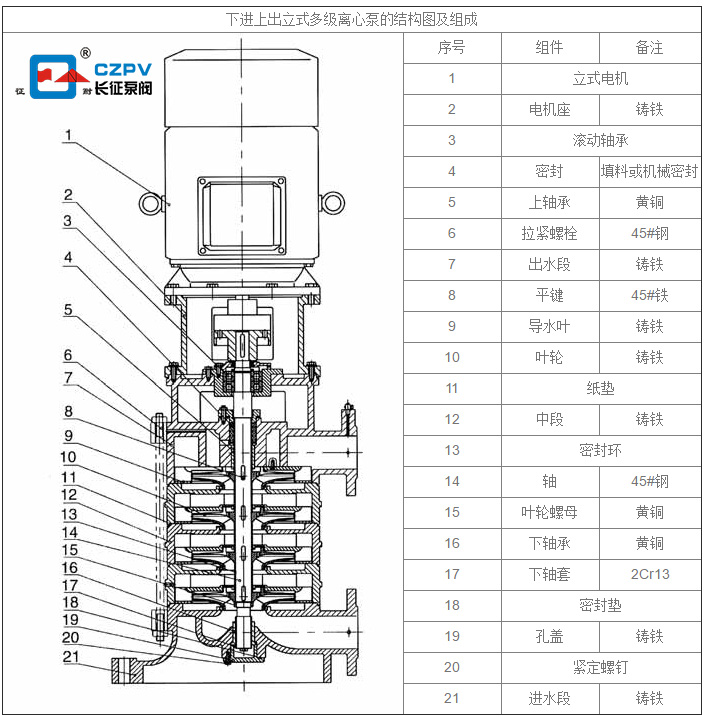

具有底部入口和頂部出口的多級立式離心泵是相對較早的多級離心泵。進水口靠近地面，出水口靠近電機。具體結構和組成如下：

平進平出結構

具有平進平出的多級立式離心泵也稱為立式多級管道泵，其安裝更方便，現已廣泛使用。根據不同的流段和材料，具體組成如下：

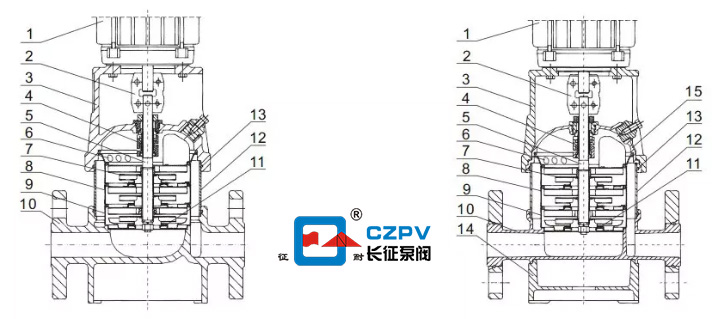

一、流量段為1-20

如上圖：左圖為進水鑄鐵，其余不銹鋼的多級立式離心泵。依次為1電機、2聯軸器、3電機座、4、機械密封、5軸、6出水段、7、葉輪、8中段、9進水段、10泵體、11密封環、12外筒、13O型圈。右圖為全不銹鋼的多級立式離心泵，組成依次為1電機、2聯軸器、3電機座、4、機械密封、5軸、6出水段、7、葉輪、8中段、9進水段、10泵體、11密封環、12外筒、13O型圈、14底座、15泵蓋。

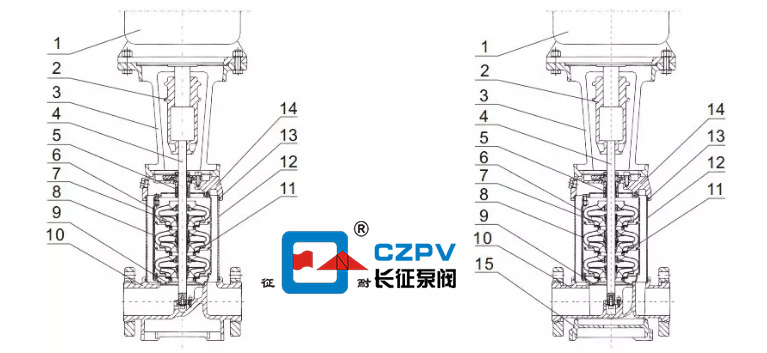

二、流量段為20-90

如上圖：左圖為進水鑄鐵，其余不銹鋼的多級立式離心泵。依次為1電機、2聯軸器、3電機座、4、機械密封、5軸、6出水段、7、葉輪、8中段、9進水段、10泵體、11密封環、12外筒、13O型圈、14泵蓋。右圖為全不銹鋼的多級立式離心泵，組成依次為1電機、2聯軸器、3電機座、4、機械密封、5軸、6出水段、7、葉輪、8中段、9進水段、10泵體、11密封環、12外筒、13O型圈、14底座、15泵蓋。

以上由上海長征水泵對多級立式離心泵結構組成圖解進行的總結。
