氣動隔膜泵的基本結構組成：

    氣動隔膜泵是工業上使用的嚴格機械設備，有些用戶在使用過程中會對隔膜泵的結構產生疑問，了解結構可以幫助我們更好地使用它，以下是對它基本結構的介紹：

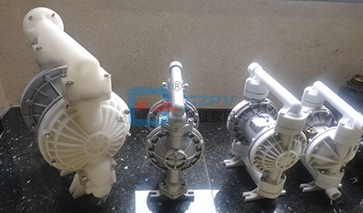

    氣動隔膜泵主要由氣動馬達，液流體蓋，隔膜組件、球閥組件，液體進出管，消聲器等零部件組成。

    1、氣馬達：主要由三部分組成：馬達本體，主閥和換向閥。改進的部分是將壓縮空氣的能量轉換為往復運動的動能的裝置，這是隔膜泵的基本和主要的組成部分。
    2、流體蓋：與電動機主體（或空氣蓋）結合形成一個空腔。

    3、隔膜組件：由隔膜連桿，隔膜墊片，隔膜螺栓以及相應的O形圈和隔膜組成。隔膜將腔體分成氣腔和流腔，并且隔膜組件在氣動馬達的作用下進行往復運動，從而在氣腔和流體腔之間形成壓力差。

    4、球閥組件：它由球和球座以及相應的O形圈密封件組成，具有單向閥的作用。

    5、液體入口和出口管道：僅用作流體進入和流出泵體的管道。

    6、消音器：降低泵工作時產生的噪音。
