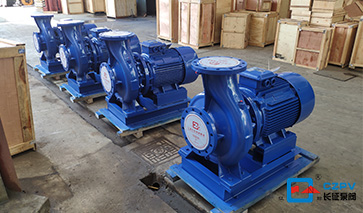

暖氣循環泵主要由泵殼、葉輪、軸承、電動機組成。暖氣循環泵的主要目的是增加熱水的流量，從而增加散熱器的散熱，提高室內溫度。

    暖氣循環泵的基本結構組成：

    1、泵殼

    該泵殼體具有半球形結構，具有屬性小，壁厚相對較小，熱應力相對較小的特點。
    2、葉輪

    這是一種屬于高比轉數離心式，接近于混流式單級離心泵。導向葉片安裝在葉輪出口處，將部分動能轉化為壓力能。

    3、軸承

    循環泵電機的上、下端安裝支承軸承，軸的下端安裝推力軸承，泵側不安裝軸承，支承軸承和推力軸承都是用水潤滑的。

    4、隔熱體

    其作用是將泵殼內的高溫爐水與電機腔體內的高壓冷卻水分開，防止高溫爐水的熱量通過泵殼和軸傳給電機。

    5、電動機

    由于電機的絕緣材料是聚乙烯塑料，所以不能承受高溫。如果溫度過高，保溫性能會明顯惡化。因此，必須限制電機內部高壓冷卻水的溫度。因?yàn)槔@組和軸承之間的間隙非常接近。因此，高壓冷卻水中不能含有顆粒雜質，高壓水管道中必須安裝過濾器。
