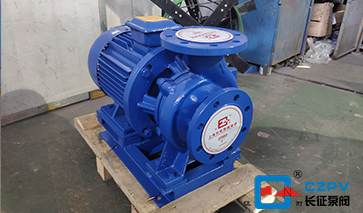

循環水泵主要由葉輪、泵體、泵蓋、擋水環、泵軸、密封圈、軸承、填料函和軸向力平衡裝置構成。

    1.葉輪。它是循環泵和離心泵的核心部件，具有高速，大輸出力的特點。

    2.泵體又稱泵殼。它是泵的主體。具有支撐和固定的功能，并與托架連接以安裝軸承。

    3.泵軸的作用是連接聯軸器與電機，將電機的扭矩傳遞給葉輪，它是機械傳動的主要部分。
    4.密封圈又稱為減漏環。

    5.填料函主要由填料組成，以防止泵中的水流出和外部空氣進入泵，請保持循環水泵內的真空。當泵軸和填料摩擦產生熱量時，需要依靠水封管向水封環內注入水來冷卻填料。

    6.軸向力平衡裝置。在循環水泵的運轉過程中，由于液體在低壓和高壓下進入葉輪，葉輪兩側的壓力不均勻，造成軸向推力指向進口方向，導致轉子軸向移動，造成磨損和振動。
