高效節能自吸泵是水泵廠家（上海長征泵閥）根據國內外相關技術資料整合改進后研發的一種結構新穎的產品，各項技術性能指標居于國內先進水平。下面由我們來介紹一下高效節能自吸泵的結構圖。

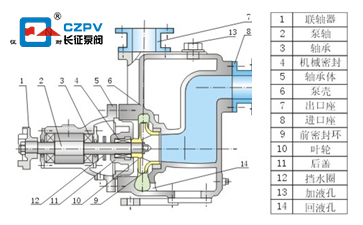

高效節能自吸泵的結構組成（配有結構圖）

高效節能自吸泵的結構包括聯軸器，泵軸，軸承，機械密封，軸承體，泵殼，出口座，進口座，前密封環，葉輪，后蓋，擋水圈，加液孔和回液孔等組成。高效節能自吸泵采用軸向回液的泵體結構。高效節能自吸泵正常啟動后，葉輪將吸入腔內的液體和吸入管路中的空氣一起吸入，并在葉輪中完全混合。在離心力的作用下，液體夾帶氣體并流到渦旋室的外邊緣。葉輪外緣形成一定厚度的白色泡沫帶和高速旋轉的液環。氣液混合物通過擴散器進入氣液分離室。此時，由于流量的突然降低，較輕的氣體從混合的氣液中分離出來，并且該氣體繼續上升并通過泵體出口排出。脫氣后的液體返回到儲液腔，再通過返回孔進入葉輪，再與從葉輪內部的吸油管吸入的氣體混合，并在高壓的作用下流向葉輪的外緣。高速旋轉葉輪。隨著這一過程的不斷進行，吸氣管道中的空氣不斷減少，直到排氣完畢，自吸過程完成，高效節能自吸泵便可以正常運行。

高效節能自吸泵的軸承體底部還設有冷卻室。當軸承座加熱并且軸承座的溫度升高超過70度時，任何冷卻液管接頭都可以注入到冷卻室中以循環冷卻。高效節能自吸泵的內部密封結構是前后密封環，用于防止液體從高壓區域泄漏到低壓區域。前密封圈安裝在泵體上，后密封圈安裝在軸承體上。高效節能自吸泵長時間運行時，密封圈在一定程度上磨損，影響高效節能自吸泵的效率和自吸性能時應該更換。
