離心泵的特性曲線也被稱為性能曲線，主要表示離心泵流量和揚程等性能參數之間的關系。離心泵按照結構可分為臥式離心泵和立式離心泵。離心泵的性能曲線是液體在泵內規律運動的外部表現形式，通過實際測量結果得出。

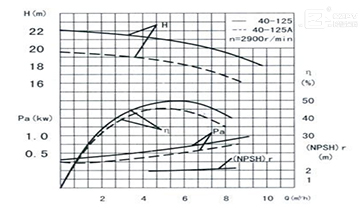

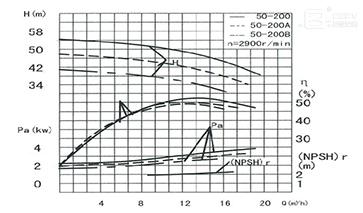

離心泵的特性曲線是指流量和揚程特性曲線【Q，H】流量和效率曲線【Q，η】，流量和功率曲線【Q，N】，流量和汽蝕余量曲線【Q，（NPSH）r】，性能曲線的作用是水泵任一點的流量點，可以在曲線上找出一組與其對應的揚程、功率。效率和氣蝕余量值，這一組參數稱為運行工作狀態，簡稱離心泵工況點，離心泵高效率點的工況稱為理想工況，理想工況點一般為設計工況點。離心泵的額定參數，即設計工況點和理想工況點相重合或者接近。在實際效率區間運行，既節能又能保證節能離心泵正常運行，了解離心泵的性能參數非常重要。

在水泵特性曲線上，應該對應任意流量點都能找到一組與其相對應的揚程，軸功率和效率值，通常把這一組相對應的參數稱為工況，對應高效率點的一組工況為理想工況點。在生產實踐中，水泵的運行工況點是通過管路的特性曲線與水泵的特性曲線確定的。在選擇和使用離心水泵時，使離心泵在高效區運行，確保運轉的經濟性和安全性。

離心泵的特性曲線是液體在泵內運動規律的外在表現形式，這三條曲線需要根據實驗的方法得出，不同的水泵，特性曲線也不同，水泵的特性曲線由離心泵廠家提供。嚴格來說，每一臺離心泵都有特定的特性曲線。想了解更多離心泵的特性曲線圖以選型方面的知識，請咨詢在線客服。
