齒輪泵是一種液壓泵，是作用于液壓系統當中。外嚙合齒輪泵是應用較為廣泛的一種齒輪油泵，一般齒輪油泵是指外嚙合齒輪泵。齒輪油泵可以分為高壓齒輪油泵和高溫齒輪油泵。下面由水泵廠家帶您一起了解齒輪油泵的用途以工作原理。

齒輪油泵的用途

齒輪油泵的用途是用于泵送各種具有潤滑性質的液體。

2CY齒輪油泵應用于化工、石油、船舶、電力、糧油、食品、醫療、冶金、建材、國防科研等行業領域當中。齒輪油泵適用于泵送我給他顆粒和無腐蝕性、纖維或者類似潤滑油的液體潤滑油。

齒輪油泵的工作原理

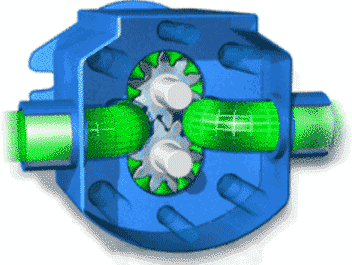

齒輪油泵的工作原理如上圖所示。齒輪泵是分離三片式結構，三片指的是泵蓋和泵體，泵體內裝有一對齒數相同、寬度與泵體接近而又互相嚙合的齒輪，這對齒輪與兩端蓋以及泵體形成密封腔，并且由齒輪的吃定和嚙合線把密封腔劃分為兩部分，分別是吸油腔和壓油腔。兩個齒輪分別固定在滾針軸承支撐的從動軸和主動軸上，主動軸由電機帶動旋轉。當KCB齒輪油泵的旋轉方向按照順時針旋轉時，磁力泵右側齒輪離開嚙合，齒輪的輪齒退出齒間，密封容積變大，形成局部真空，油箱里的油液在外界大氣的作用下，經吸油管路、吸油腔進入齒間。跟隨齒輪的運轉，吸入齒間的油液被帶到另一側，再進入壓油腔。這時齒輪進入嚙合，密封容積逐步減少，齒輪間部分的油液被擠出，形成了齒輪油泵的壓油過程。齒輪嚙合時齒向接觸線把吸油腔和壓油腔分開，起到配油作用。齒輪油泵的主動齒輪由電機帶動不斷的運轉時，齒輪離開嚙合的一側，密封容積變大則不斷的從油箱中吸油，齒輪進入嚙合閥一側，密封容積減小則不斷的排油，這一過程被稱為齒輪油泵的工作原理。
